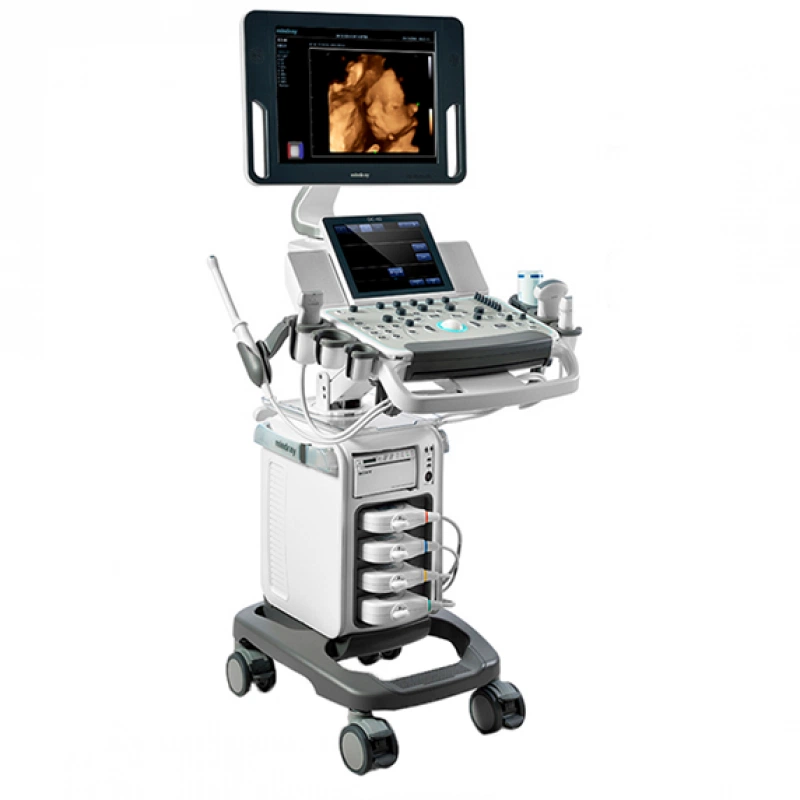

УЗИ-аппарат Mindray DC-40

Описание УЗИ-аппарата

Ультразвуковой аппарат Mindray DC-40 является современным медицинским оборудованием, разработанным для обеспечения высокого качества визуализации и широкого спектра функциональных возможностей. Этот аппарат подходит для различных медицинских применений, включая акушерство и гинекологию, кардиологию, абдоминальную диагностику, урологию и другие области медицины.

Основные характеристики

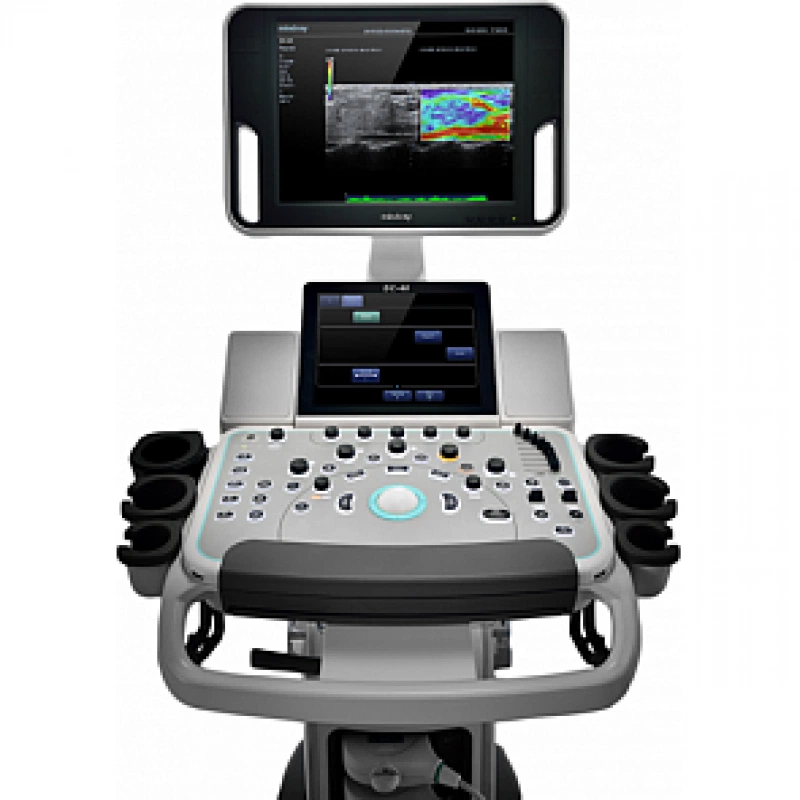

• Светодиодный монитор размером 15 х 17 дюймов с углом поворота на 180°.
• Сенсорный экран размером 10,4 дюйма с регулируемым углом наклона.
• Привод DVD-RW и USB-порт 3.0.
• Поворачиваемая контрольная панель с настраиваемой высотой положения.
• Выдвижная клавиатура QWERTY.
• Дизайн, обеспечивающий удобное размещение кабелей.
• Четыре разъема для подключения датчиков.
• Устройство для подогрева геля.
• Держатель для эндополостного датчика.
• Встроенная батарея для сканирования в режиме реального времени

Базовая конфигурация

• 17-дюймовый ЖК-монитор высокого разрешения;
• Командный сенсорный экран 10.4" с возможностью регулировки угла наклона;

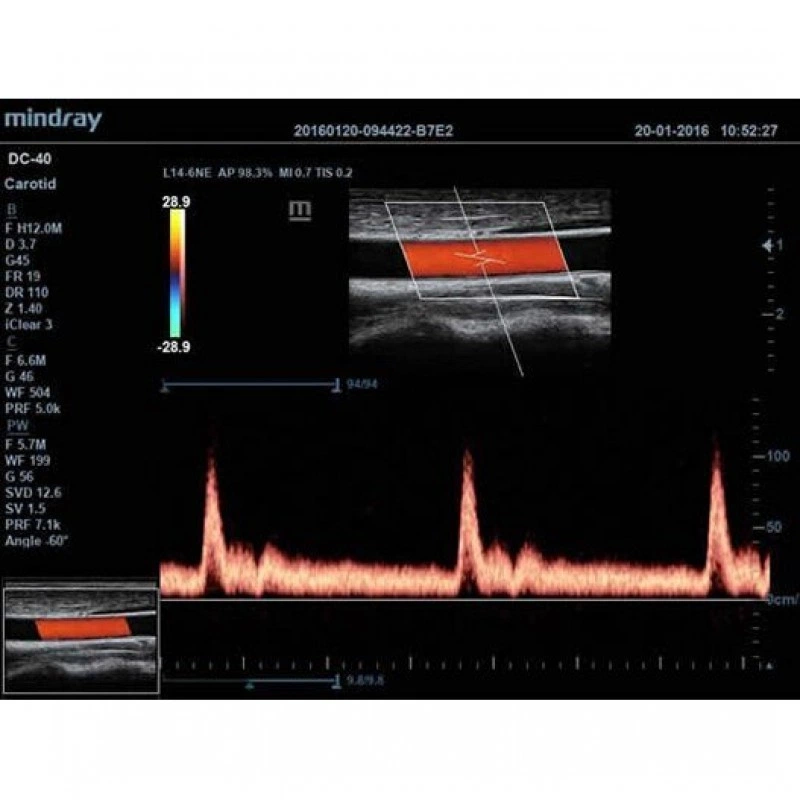

• Импульсно-волновой доплер (PW), включая режим доплеровского сканирования с высокой частотой повторения импульсов (HPRF);
• Цветной доплер (Color Doppler);
• Цветной М–режим;
• Энергетический доплер (Power Doppler);
• Направленный доплер (Directional Power Doppler);
• Технология частотного компаундинга (Frequency compounding imaging);
• PSH™ (Phase Shift Harmonic Imaging): гармоническая визуализация со смещением фаз
• Режим "виртуального конвекса" на линейных датчиках;
• iClear™: технология, подавляющая помехи (артефакты) и обеспечивающая получений четких ультразвуковых изображений высокого разрешения для 2D-режима
• iBeam™: режим многолучевого компаундинга
• iTouch™: автоматическая оптимизация изображения
• iZoom™ (Full Screen View): полноэкранный режим ультразвукового изображения
• 1 ТБ жесткий диск с программой ведения базы данных пациента iStation™;
• iScanHelper: программное обеспечение со специализированной встроенной системой с обучающим обширным материалом
• Raw Data: технология сохранения необработанных ("сырых") данных для дальнейшего исследования
• Многопрофильный пакет исследований (Shared Service Package): предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины
• DVD-R/W и USB-порты (4 шт.);
• 4 разъема для подключения датчиков (штатная схема подключения: 3 обычных + 1 высокоплотный);
• Многоязычный интерфейс (8 языков, в т.ч. русский);
• MedSight™: передача информации на электронные устройства пациента (доступна для операционных систем IOS/Android, опция DICOM Вasic на ультразвуковом сканере необходима для работы с устройствами на IOS )
• Держатель для внутриполостного датчика (по умолчанию с левой стороны сканера, если его - расположение нужно справой стороны - выберите опцию "Right" перед заказом);
• Smart Installment Reminder: система интеллектуальных оповещений
• Auto IMT Package: измерения и анализ толщины комплекса интимамедии (КИМ) сонной артерии
• iScape™ View: панорамное сканирование – отображение на экране объектов большой протяженности (одновременное отображение на экране крупных объемных образований, структур и органов на большом протяжении и т.д.) с возможностью проведения расчетов и измерений
• Smart 3D™: получение трехмерного (3D) ультразвукового изображения методом свободной руки без использования объемных датчиков
• Smart OB™: программа автоматического расчета с возможностью ручного редактирования основных акушерских показателей: БПР, ДБ, ОГ, ЛЗР, с использованием алгоритмов автоматического оконтуривания и распознавания границ органов. (требуется наличие пакета программ измерений и расчетов OB)
• Smart NT: программа для автоматического определения и расчета толщины воротникового пространства у плода (требуется наличие пакета программ измерений и расчетов OB)
• TDI (Tissue Doppler imaging, including TDI Color, Power, PW and M mode): пакет тканевой допплерографии, включая цветное картирование, импульсный тканевой допплер, энергетический тканевой допплер и тканевой М-режим
• Free Xros M™: анатомический М-режим - это возможность вращения курсора в М-режиме под произвольным углом (при фиксированном положении датчика) и, соответственно, получения графика движения структур сердца в различных произвольных плоскостях
• Free Xros CM™: огибающий анатомический М-режим
• DICOM Basic - базовый набор опций DICOM: сохранение на сервер и медиа-носители, печать

Компоненты дополнительной поставки

• 4D Module: 4D Модуль для подключения объемных датчиков
• CW Module: Блок постоянно-волнового доплера CW
• Модуль ЭКГ (ICE): Модуль регистрации физиологических сигналов (ЭКГ) стандарта ICE
• iPower iPower: Встроенная батарея (обеспечивает до 80 минут автономной работы сканера)
• Порт карандашного датчика: Порт для карандашного датчика (требуется наличие блока постоянно-волнового доплера CW Module)
• Natural Touch Elastography: опция оценки эластичности ткани (эластография). Действует на линейных датчиках 7L4A, L12-3E и L14-6NE (в модификации Mindray DC-40 EXP поставляется по умолчанию)
• UWN Contrast Imaging™: Опция для проведения обследования с применением контрастных веществ (поддерживается на датчике 3C5А) (в модификации Mindray DC-40 EXP поставляется по умолчанию)
• Smart Bladder: Программа для автоматического оконтуривания полости мочевого пузыря и расчета его объема
• iLive™: Режим построения объемного изображения с применением технологии виртуальной свето-теневой обработки с возможностью перемещения источника освещения (необходим модуль Smart 3D или 4D Module)
• iPage™: Функция iPage - мультисрезовое томографическое отображение с регулировкой толщины среза (необходим модуль 4D)
• TDI QA: Программа количественного анализа в режиме тканевого допплера

Доступные датчики

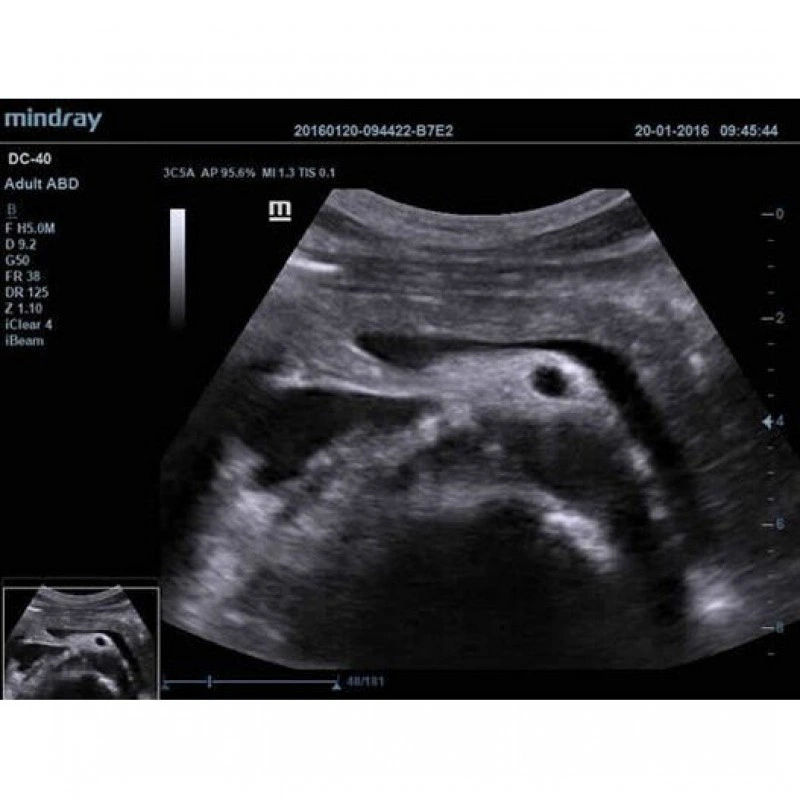

• 3C5A Конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• 6C2 Микроконвексный высокочастотный датчик для педиатрии и неонатологии
• D7-2E Конвексный датчик объёмного сканирования в реальном масштабе времени для абдоминальных и акушерско-гинекологических исследований (необходим модуль 4D). Уменьшенные габариты и вес
• 7L4A Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L12-3E Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6 Высокочастотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6NE Высокочастотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• 7L5 Широкий линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L7-3 Низкочастотный линейный датчик для глубокорасположенных структур и сосудов верхних и нижних конечностей

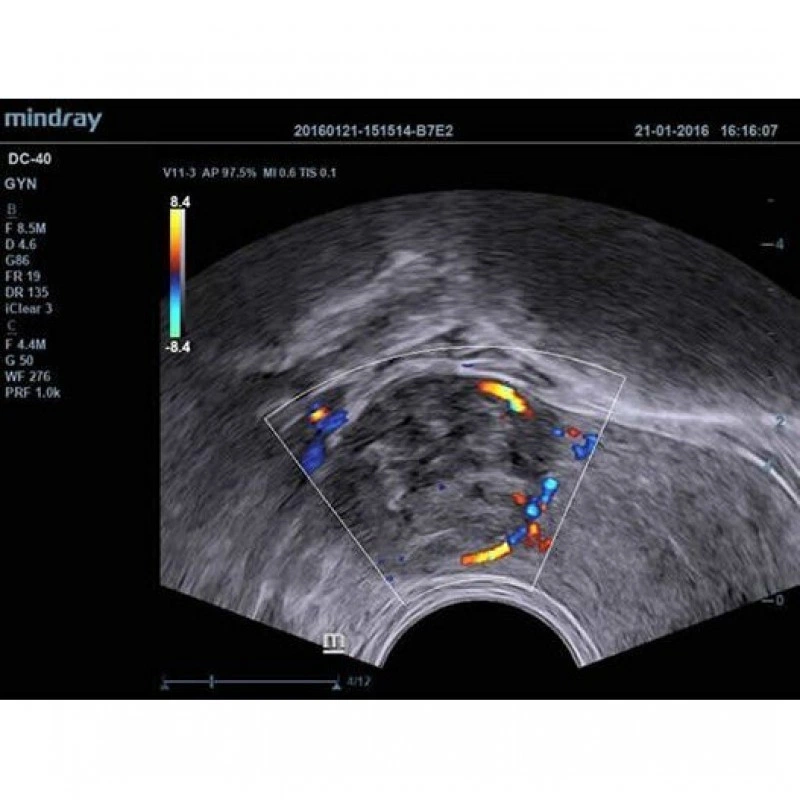

• V11-3 Микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии
• V10-4B Микроконвексный внутриполостной датчик с эргономичной изогнутой рукояткой для гинекологии, акушерства, урологии
• CB10-4 Эндоректальный биплановый датчик (микроконвекс/микроконвекс) для урологии

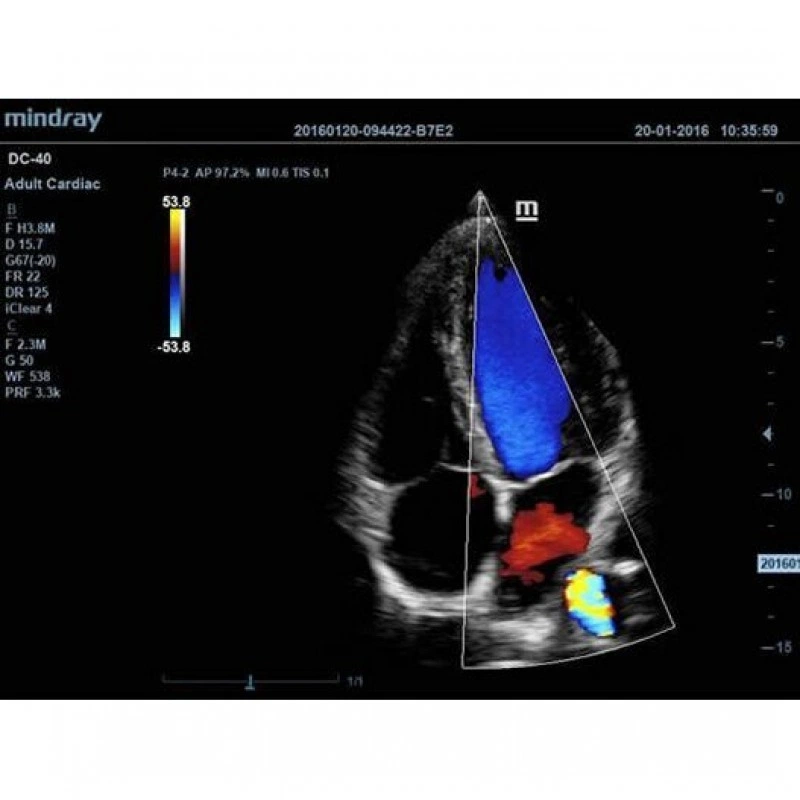

• P4-2 Секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P7-3 Секторный фазированный педиатрический датчик для кардиологических, транскраниальных и абдоминальных исследований
• CW5s Фазированный карандашный датчик для "слепых" сосудистых исследований, 5 МГц

Принадлежности

• Left transducer holder держатель внутриполостного датчика с креплением с левой стороны сканера
• Right transducer holder держатель внутриполостного датчика с креплением с правой стороны сканера
• Foot switch (2 keys) водонепроницаемый ножной переключатель с 2-мя горячими клавишами (USB порт)
• Foot switch (3 keys) водонепроницаемый ножной переключатель с 3-мя горячими клавишами (USB порт)
• 1D Barcode reader сканер штрихкодов (USB)
• Подогреватель геля подогреватель геля (две степени подогрева)

Особенности системы

Универсальный УЗИ аппарат Mindray DC-40 объединяет в себе пакет прикладных программ, инструменты для автоматических измерений и встроенные обучающие программы, делая ультразвуковые исследования точными, эффективными и доступными, и предоставляя пользователям исключительные возможности. Компания Mindray понимает важность оптимальных рабочих характеристик. Сенсорный экран размером 10,4 дюйма обеспечивает удобство в использовании и помогает снизить нагрузки в ежедневной клинической работе, а компактный дизайн и встроенная батарея гарантируют максимальную мобильность.

Эффективность

• PSH (гармоническая визуализация со смещением фаз): Очищенная гармоническая визуализация для лучшего контрастного разрешения, что обеспечивает более четкие изображения с превосходным разрешением и меньшим уровнем шумов
• iBeam: помощью этой функции можно соединить отдельные фрагменты, полученные под различными углами, в единое изображение, в результате чего достигается повышенное контрастное разрешение и улучшенная визуализация
• iClear: улучшение качества изображения за счет автоматического определения характера ткани. Позволяет получить четкие контуры без разрывов, плавное и однородное отображение тканей, более чистые «неотражаемые области»
• Формирование мульти-луча: увеличение до 4 раз количества задач, выполняемых одним лучом, позволяет достигать превосходного временного разрешения и более высокой частоты кадров

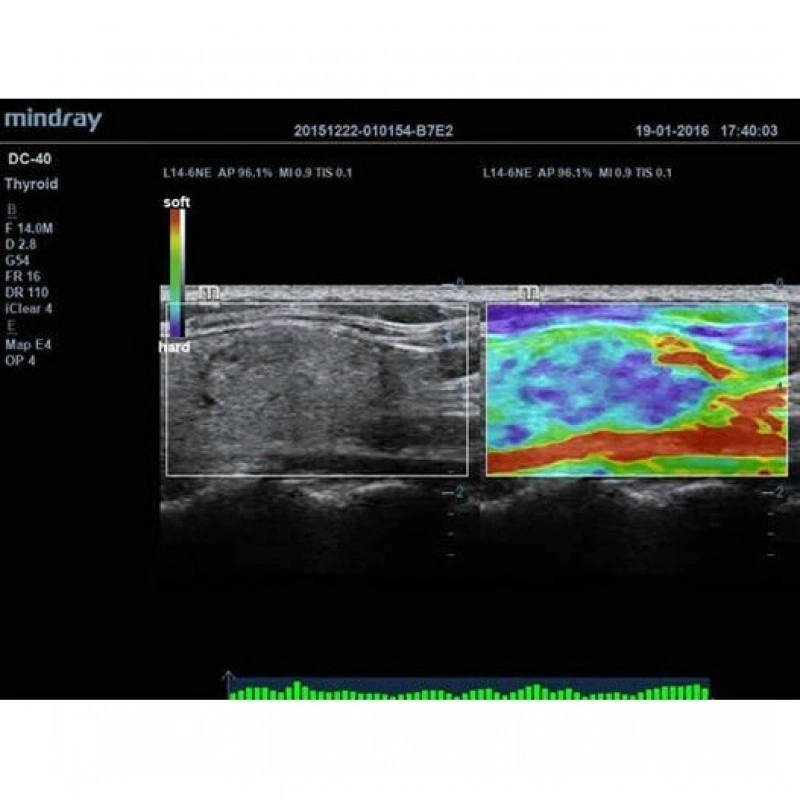

• Эластография Natural Touch: метод эластографии с имитацией естественного касания на основе недавно запатентованной Mindray технологии Natural Touch делает результаты исследования менее зависимыми от наличия соответствующих навыков у пользователя, тем самым повышая точность исследования в самых сложных клинических условиях. Обеспечивает эффективное выявление уплотнений и стабильно высокую воспроизводимость результатов исследования
• iScape: с помощью функции панорамной визуализации, предусматривающей отображение скорости и возможность сканировать в двух направлениях, пользователь получает подробное представление об анатомической структуре, что делает процесс сканирования более удобным, надежным и управляемым
• Контрастная визуализация UWN (нелинейная визуализация в ультрашироком диапазоне): Уникальная технология контрастной визуализации компании Mindray, использующая символы контрастного вещества со вторым гармоническим и нелинейным основным сигналом, обеспечивает улучшенное соотношение «сигнал/шум», большую детализацию и более длительный срок действия контрастного вещества, что повышает качество исследования
• ExFOV: расширение диапазона диагностики благодаря подробному отображению анатомической структуры на всех конвексных и линейных датчиках
• B-Steer - инструмент для углубленной биопсии: позволяет регулировать строку развертки, чтобы улучшить отображение иглы, нервов и мелких сосудов
• Free Xros M: Выполняйте точные анатомические измерения с помощью свободно размещаемых линейных шаблонов. Достигайте оптимального качества изображения за счет одновременного использования до 3 линейных шаблонов
• Free Xros CM: получайте полную информацию о движении сердечной мышцы на различных фазах и одновременно определяйте степень синхронизации миокарда. Точность результатов обеспечивается высокой частотой кадров
• TDI и контроль качества TDI: тканевая допплеровская визуализация (TDI) позволяет определять количественные показатели движения и функционирования сердечной мышцы, благодаря контролю качества TDI

Технологические процессы

• iScanHelper: специализированные встроенные обучающие материалы

  • Иллюстрации с анатомическими диаграммами, включающие схемы и эхоизображения.
  • Сравнение стандартных эхограмм с изображениями, полученными при сканировании в реальном времени.
  • Эталонное изображение, демонстрирующее правильное положение пациента во время сканирования и размещение датчика.
  • Рекомендации по обеспечению характеристик сканирования и сбору диагностических данных.

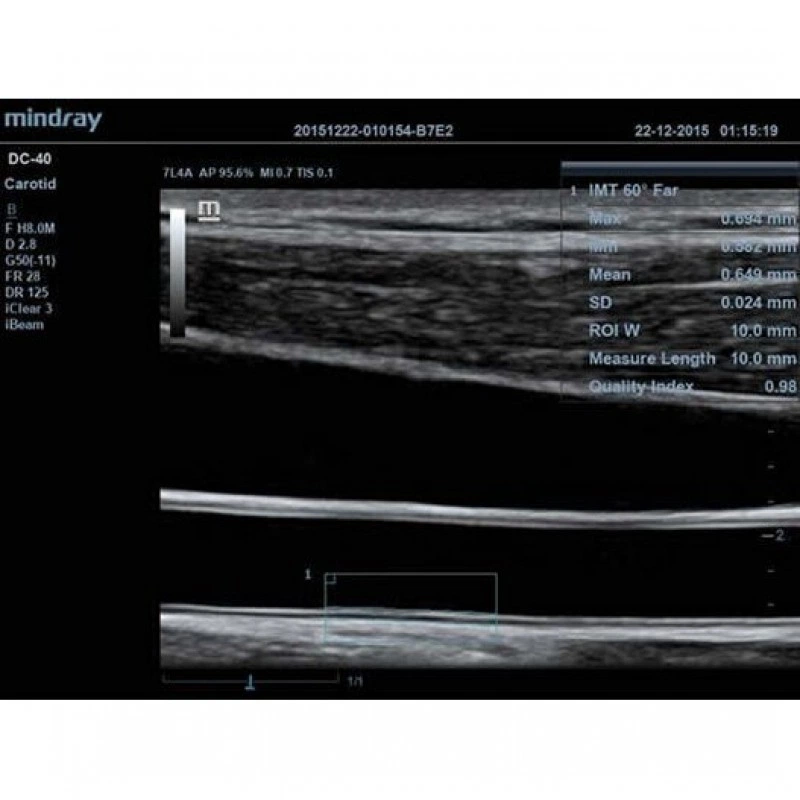

• Авто IMT (толщина интима-медиа): автоматическое измерение толщины задней и передней стенок, дающее точные сведения о состоянии сонной артерии
• Auto LV (автоматическое измерение левого желудочка): простая процедура измерения левого желудочка с функциями автотрассировки и простой ручной коррекции
• Поддержка несжатых форматов данных: эта функция открывает широкие возможности для последующей обработки сохраненных изображений, в том числе настройки параметров, добавления комментариев и данных измерений, что обеспечивает максимальную производительность во время сканирования
• iZoom: переход в полноэкранный режим визуализации нажатием одной клавиши
• iTouch: автоматическая оптимизация изображений в B-режиме, а также режимах цветовой и энергетической допплерографии одним нажатием клавиши
• iStorage: прямая передача изображений и отчетов на ПК через сетевой кабель
• iMeasurement / iReport: программное обеспечение для ПК, работающее в режиме офлайн, которое позволяет пользователю создавать таблицы с измерениями, формулы для вычислений и бланки отчетов
• iStation: уникальная система управления информацией о пациентах компании Mindray позволяет эффективно вносить, просматривать, архивировать и находить данные о пациентах
• MedSight: в DC-40 предусмотрена возможность передачи клинических изображений и видеоматериалов на устройства с ОС iOS или Android с помощью интерактивного приложения. Благодаря MedSight результаты клинических исследований всегда будут под рукой
